Collecteur électrique tournant à faible encombrement LPM-04

Collecteur électrique tournant à faible encombrement LPM-04
La bague collectrice miniature de type capuchon LPM a un diamètre extérieur de 12,5 mm, une longueur de 15,6 et 4 canaux de 2*A. Il adopte une technologie de traitement de surface de haute qualité et des contacts or-or pour garantir une faible résistance de contact et une longue durée de vie, ce qui peut répondre aux besoins des pays développés tels que l'Europe et les États-Unis. Selon diverses normes de protection de l'environnement du pays et de la région, une longue durée de vie peut être personnalisée.
Si vous avez des besoins particuliers, veuillez nous contacter à temps afin que nos ingénieurs commerciaux puissent vous recommander des modèles de bagues collectrices et des solutions personnalisées.
Contactez-nous

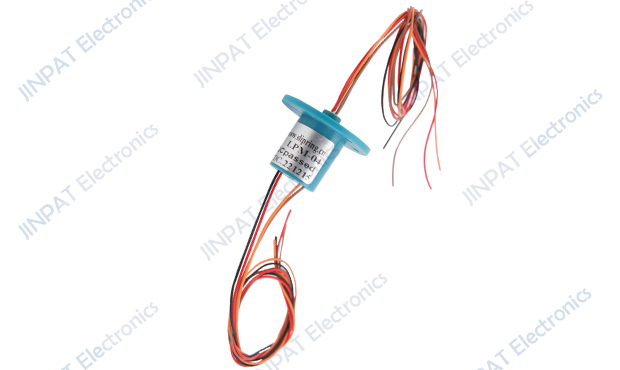

Diagramme apparence produit

Caractéristiques électriques et électroniques Propriété mécanique
Nombre de boucles total

Itinéraire 4

Vitesse de travail 0 ~ 300 tr/min
en détail 4, route 1A Matériel de contact or à or
Tension de fonctionnement 0~110 V CA/CC Matériau de la coque Plastiques techniques
Résistance à la compression

≥300VAC@50Hz

Longueur du fil

Stator : 250 ± 5 mm  Rotor : 250 ± 5 mm

Résistance d'isolation électrique ≥500MΩ@300VDC Valeur de fluctuation de résistance dynamique ≤35mΩ
Caractérisation environnementale
Autre que
Température de fonctionnement -20°C~+60°C Zones d'application /
Humidité d'exploitation ≤60% HR (qch. ou qn) autre /
Classe de protection IP40

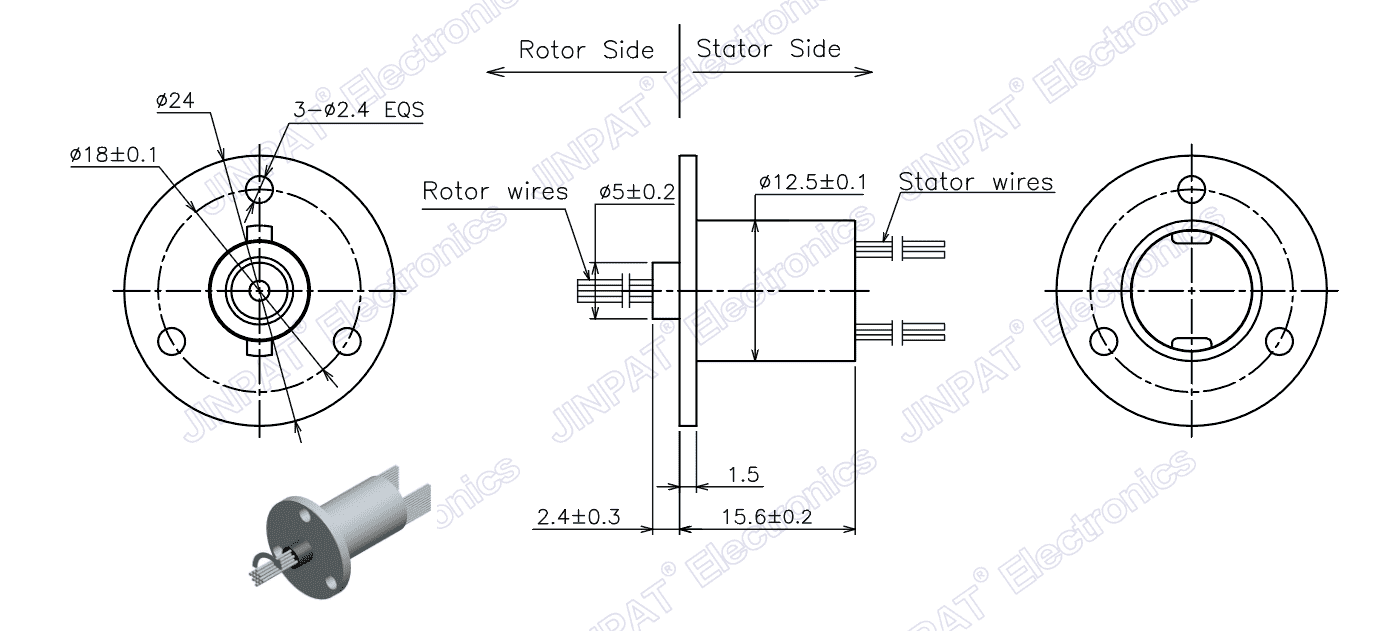

LPM-04 Dessin d'encombrement

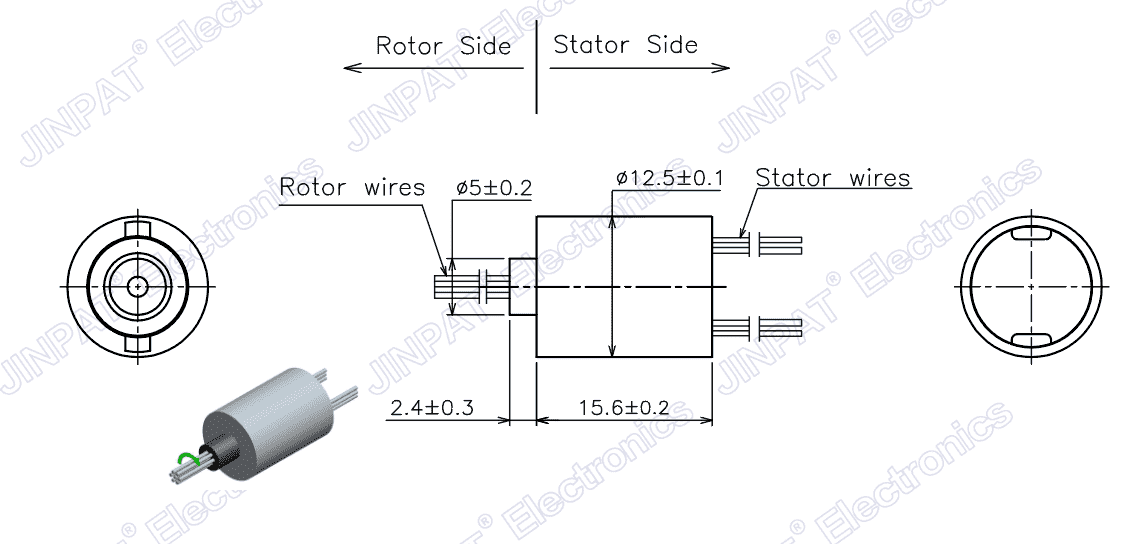

LPM-04YB Dessin d'encombrement

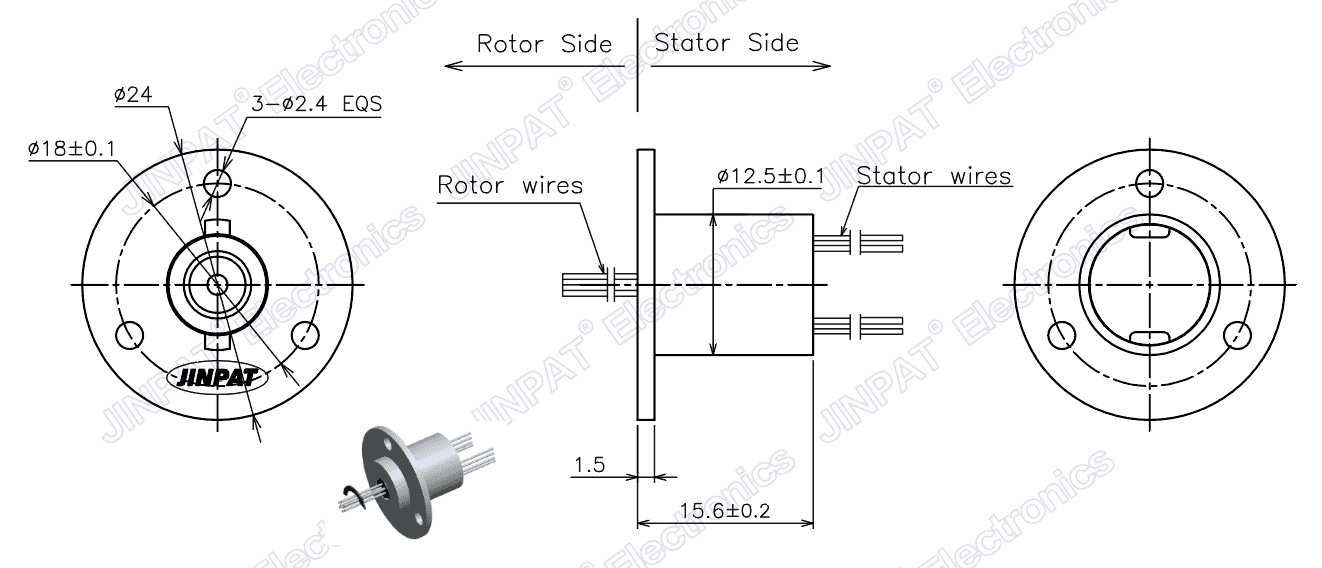

LPM-04YD Dessin d'encombrement

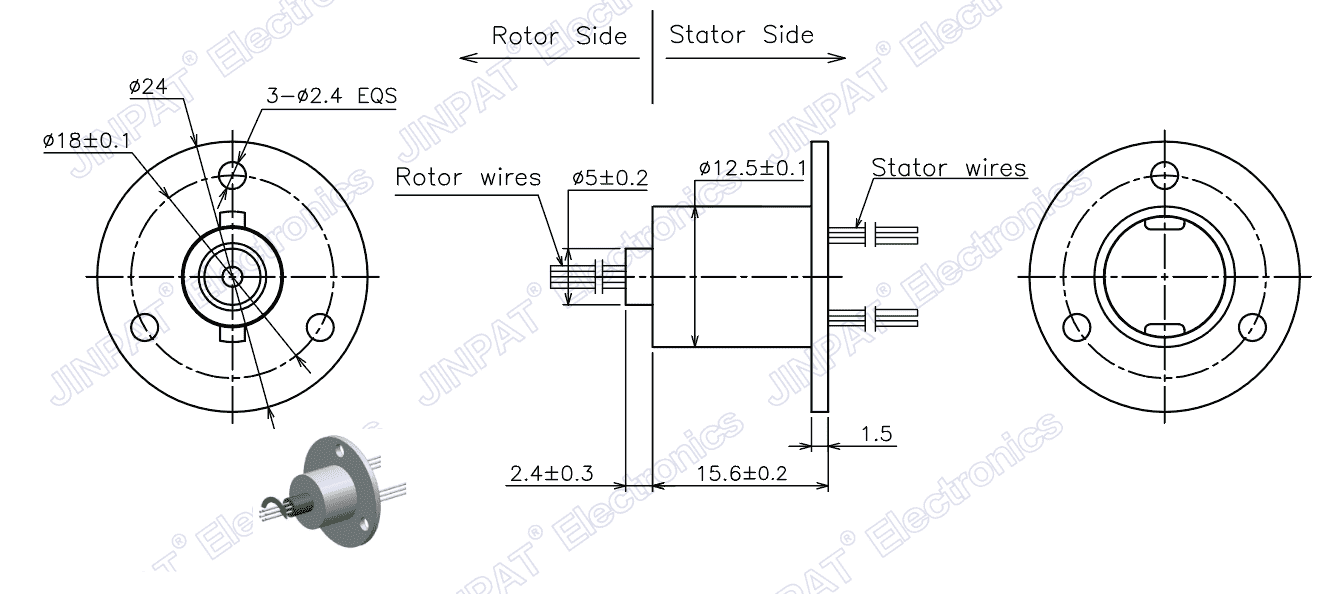

LPM-04YJ Dessin d'encombrement

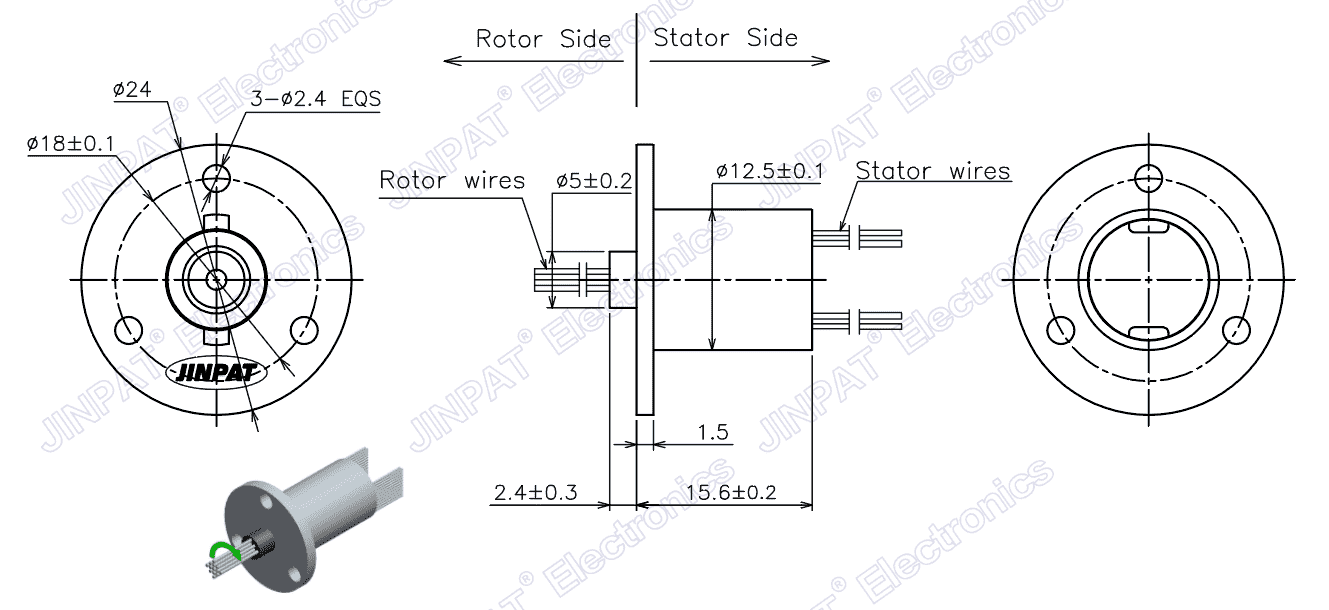

LPM-04YU Dessin d'encombrement
