Anneaux Collecteurs Haute Performance – Série SP

SPT020-058 – Anneaux Collecteurs à Alésage Central (Through-hole)

Prend en charge jusqu'à 5 sonneries (3 sonneries de puissance jusqu'à 20 A, 2 sonneries de signalisation) ; 48/240 VCA/CC ; jusqu'à 500 tr/min avec protection IP64. Bornes à ressort standard, autres options disponibles. Durée de vie jusqu'à 750 millions de tours. Balais remplaçables pour un entretien facile. Diamètre intérieur personnalisable jusqu'à Ø 20 mm.
PDF_Télécharger Contactez-nous
application du produit
Machine d'emballage
Rouleaux de scellage
Emballage automatisé
Scelleuses latérales
Rouleaux de scellage
Paramètres_produit
Série：SPT020-058（Through-hole）
Nombre de canaux：Jusqu'à 5 (universel, pour l'alimentation ou le signal, moins de sonneries disponibles sur demande)
Diamètre extérieur (mm)：Optional
Tension ：48/240 VAC/DC
Vitesse de rotation：max. 500 rpm
IP (plage de protection)：IP54
Caractéristiques du produit
La coque supérieure avec blocs de balais intégrés est remplaçable
Arbre creux : Diamètre sur demande : max. Ø 25,4 (Ajustement standard : F7)
Transmission de signaux (PT100) et de puissance
Conception économique pour une application à long terme
Conçu pour un montage horizontal et vertical

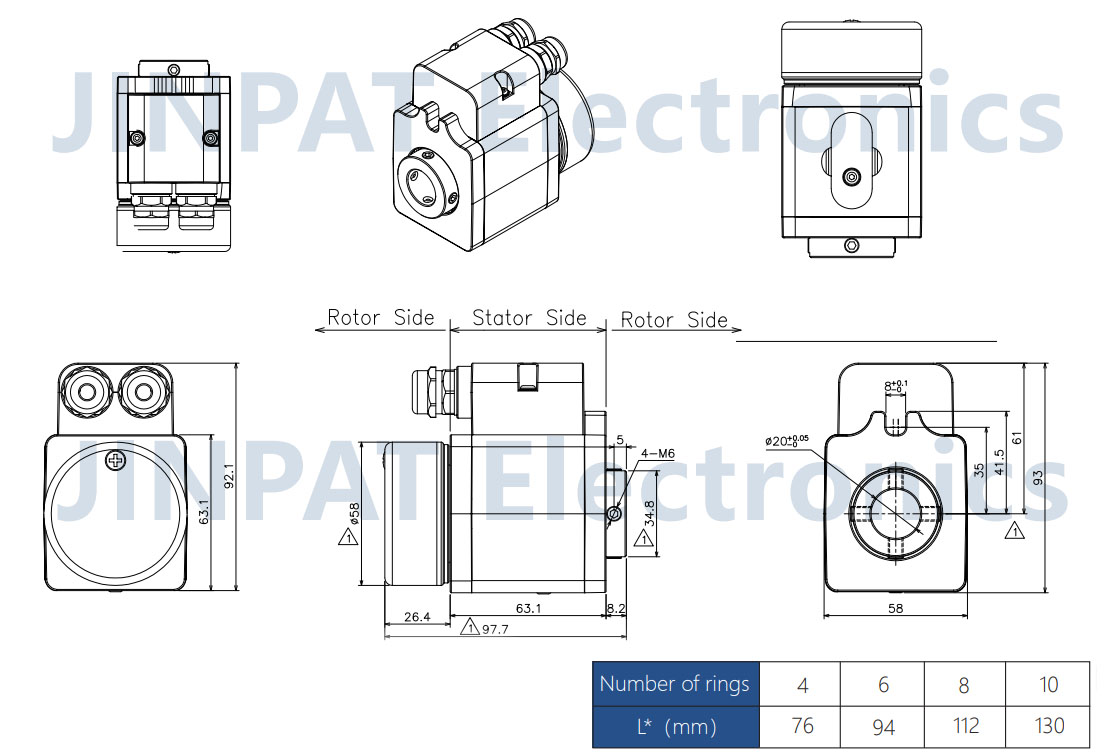

Diagramme apparence produit

CARACTÉRISTIQUES DU SPT020-058

  • Largeur de 58 mm

  • Longue durée de vie

  • Conçu pour les machines d'emballage

  • Conçu pour l'industrie agroalimentaire

  • Conçu pour un montage horizontal et vertical

  • Transmission des signaux (PT100) et de la puissance

  • Conception économique pour une utilisation longue durée

  • La coque supérieure avec blocs-balais intégrés est remplaçable

  • Nettoyage extérieur facile : Surface lisse et angles et bords arrondis

  • Arbre creux : Diamètre sur demande : Ø max. 25,4 (Fixation standard : F7)

  • Nettoyage intérieur facile : La bague collectrice s'ouvre facilement et permet un entretien minutieux du contact


OPTION

  • Sur demande : connexion par fiche ou câbles/torons

  • Diamètre de l'arbre : Sur demande : Ø max. 25,4 (Fixation standard : F7)

  • Raccordement stator : Standard : Borne à ressort. Bornes à vis, connecteurs plats en option

  • Matériau de l'arbre : Aluminium naturel ; sur demande : aluminium anodisé, acier inoxydable



DONNÉES ÉLECTRIQUES


DONNÉES ÉLECTRIQUES



Nombre d’anneaux



Jusqu'à 5 (universel, pour l'alimentation ou le signal, quelques sonneries disponibles sur demande)



Vitesse de rotation



max. 500 rpm


Courant par anneau


Max. 20 A (trois anneaux) + 2 signaux


Indice de protection (IP)


IP 64


Intensité de tension


48/240 VAC/DC


Température de fonctionnement


0℃~+75℃


Durée de vie


500 millions de tours


Rotor de connexion


bornes à vis M5


Balais remplaçables


remplacement possible. Installation facile.


Matériau du boîtier


Plastique technique


Diamètre intérieur


Ø max. 20 (standard : F7)


Choc


max. 5 g dans chaque direction
*La durée de vie opérationnelle de la bague collectrice dépend de la puissance nominale, de la vitesse, de la température, des vibrations et de l'environnement

Remarques :

Ce schéma est uniquement destiné à la communication et ne peut être utilisé pour la production physique.


CARACTÉRISTIQUE SUPPLÉMENTAIRE

  • Les voies de transmission peuvent être utilisées universellement pour l'alimentation électrique ou les signaux.

  • L'affectation des broches garantit que les voies de transmission des signaux sont toujours situées en haut, notamment en position de montage verticale, et ne sont pas affectées par l'abrasion des voies situées au-dessus.

  • Pour une protection supplémentaire, des labyrinthes sont placés entre toutes les voies de transmission afin d'empêcher l'abrasion de se propager sur les anneaux inférieurs.
